一、用途:

1. 適應于押出機高速連續放線, 換線軸不需停機, 斷線自動停機。

二、主要技術參數:

1. 適用線徑：軟線φ0.3mm-φ3mm;

2. 放線形式：雙軸甩桶式放線。

3. 適用線盤：φ630mm

5. 放線張力：2.5KG臺灣實億磁粉張力控制 （選配）

三、主要配件品牌:

1. 軸承：日本NSK、日本KOYO。

四、設備主要部件和性能:

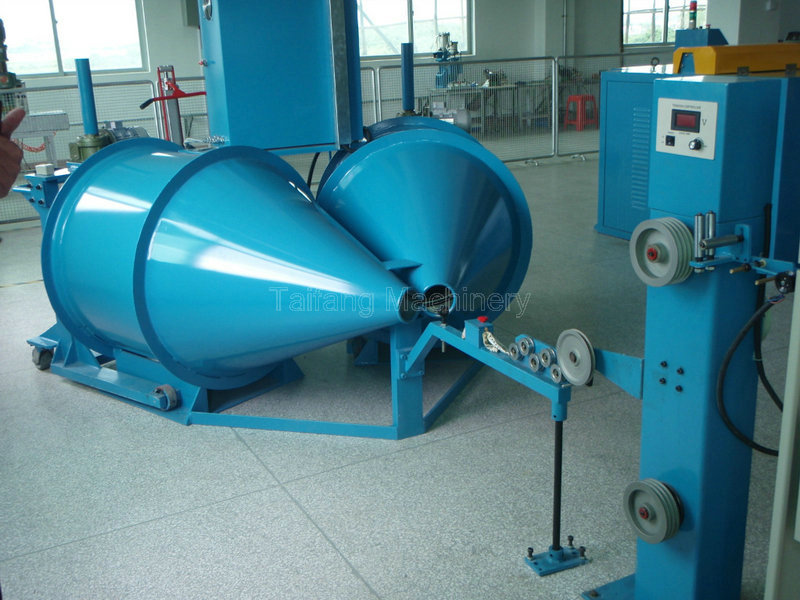

1. 放線機部分：

a. 裝盤形式：雙盤甩桶式張力放線；

b. 整體結構: 雙桶聯體，中間開槽相通，交替放線；1.5mm厚 304不銹鋼甩桶，配出線可調校直裝置.

c. 線盤移動: 手動推車，限位移動，推車靈活方便，按線盤尺寸配套穿線軸

d. 線盤鎖緊：頂錐絲桿；

e. 上下線盤：2臺1HP減速電動式上下線盤，適合（φ630*φ80孔*475外寬）線盤。

f. 操作電箱：電控柜烤漆處理，雙盤獨立制。

g. 甩盤功率：2臺1HP臺灣晟邦減速電機驅動不銹鋼放線甩盤，配套2臺海普蒙特變頻器控制。

h. 線盤規格：適用線盤φ630mm (線盤規格可按客戶要求)。

2. 立式張力架部分：

a. 放線張力：2.5KG臺灣實億磁粉張力控制，大小可調，以保證放線時的恒久張力，張力器配冷卻風扇，數字顯示可調張力。

b. 進出導輪：進出線導輪φ150，弧槽R2mm表面噴涂陶瓷；

c. 張力導輪：φ250整體式鋁輪，上4槽分片式，下3槽，弧槽R3mm表面噴涂陶瓷。

d. 方通支架，三角帶輪式張力傳遞。

e. 出線配“井”字限位滾筒，出線高度1000mm。
